在使用高精密測量?jī)x器-三坐標測量機測量模具中，為了在單頁報告中展示更多測量點位，常常需要生成僅顯示T值偏差的圖形報告。

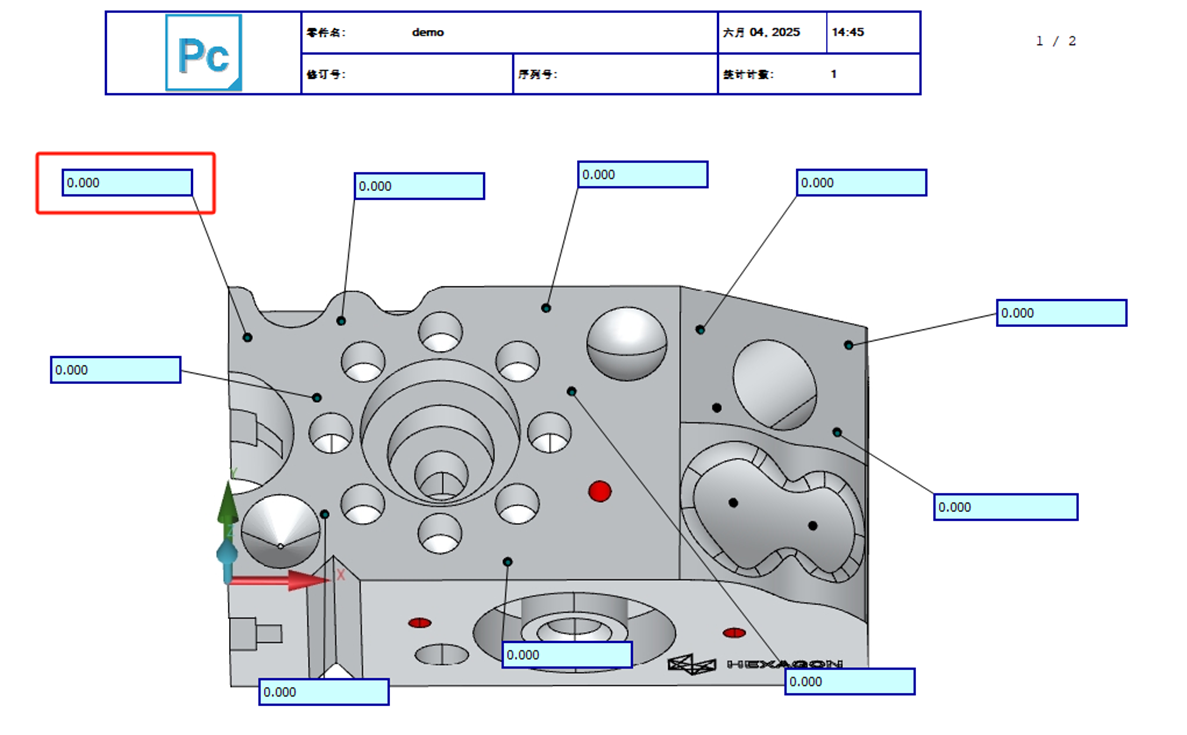

然而，三坐標測量軟件PC DMIS默認的模板尺寸框比較長，不僅影響報告的整體美觀性，還會占用頁面空間，如下圖：
為了解決這一問題，可以通過調整標簽?zāi)０?，使尺寸框的大小能夠根?jù)實際數據的長度自動適應。
將所有尺寸標簽移動到報告的第一頁-在尺寸標簽上右鍵—選擇匹配標簽—在標簽上再郵件—修改模板—在彈出的窗口中選擇LEGACY_DIMENSION_CAD.LBL標簽?zāi)０?/span>
—再在標簽上右鍵—編輯對象—只勾選偏差并應用于本章，即可獲得以下報告樣式。
完成上述步驟后，尺寸標簽將僅顯示T值偏差。這顯著減少了不必要的空白區域，使報告布局更加緊湊、專業，有效提升了信息的可讀性和空間利用率。如有三坐標測量軟件培訓需求，歡迎報名！
